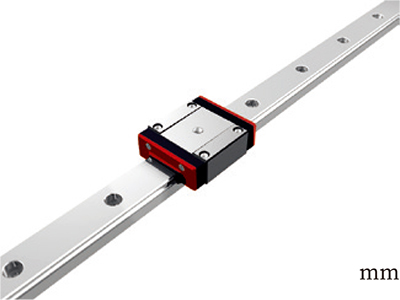

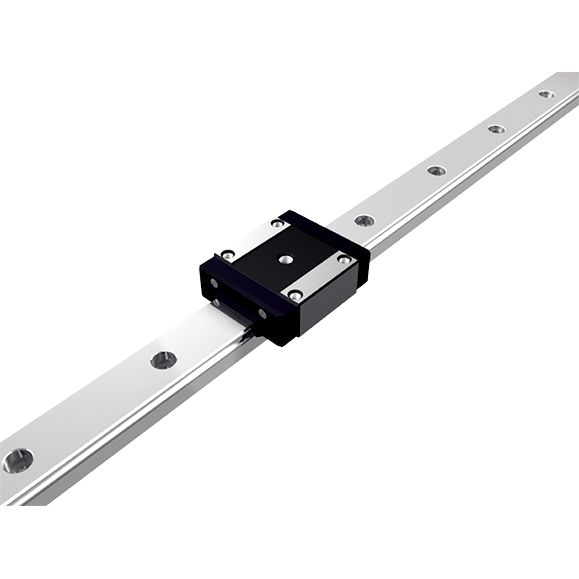

一、产品描述
GGC微型滚动导轨副采用二列式滚珠循环设计,滚道设计成哥德式结构,其接触角为45°,以达到四方向等载荷的效果,通过优化设计,在有限空间制下,使用较大尺寸钢珠,以提高负荷能力,充分展现高负荷、高扭矩功能。
二、应用场合
半导体制造装置、医疗器械、光学平台、检查装置、电火花线切割机床、电脑绣花机械。
三、尺寸系列

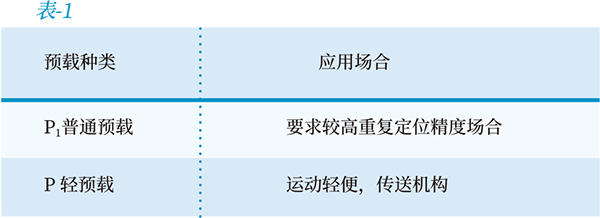

四、预加载荷种类及场合
注:
1).表中MA.Mp.Mc如右下图指的是一个滑块的额定静力矩值。
2).表中Lmax为导轨单根最大长度,如接长另行协商(接长导轨建议配打孔安装)
3).对于单根导轨如无特殊要求,则孔端距为两端均分。
五、编号规则及含义
