GZV滚柱交叉导轨副

GZV滚柱交叉导轨副

产品简介:一、结构及特点●结构“艺工牌”滚柱交叉导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成,相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上作往复运动,可承受各个方向的载荷,实现高精度、平稳的直线运动。●特点◆滚动摩擦阻力低,稳定···

产品详情

  一、结构及特点

  ●结构

  “艺工牌”滚柱交叉导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成,相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上作往复运动,可承受各个方向的载荷,实现高精度、平稳的直线运动。

  ●特点

  ◆滚动摩擦阻力低,稳定性能好;

  ◆起动摩擦力小,随动性能好;

  ◆接触面积大,弹性变形量小,有效运动体多,易实现高刚性、高负荷运动;

  ◆结构设计灵活,安装使用方便。

  二、滚柱交叉导轨副的额定寿命

  ●额定寿命的计算


  式中: L-额定寿命 ft-温度系数 fw- 载荷系数 C- 额定动载荷 Pc-计算载荷

  温度系数ft:当工作温度≤100°C时,ft=1

  载荷系数fw


  ●寿命时间的计算




  式中: Lh-寿命时间 L-额定寿命 l- 行程长度(单位:米) n- 每分钟往复次数

  三、载荷计算

  ●行程长度及滚子数量


  ◆导轨长度计算

  导轨的长度不小于行程的1.5倍: L≥1.5l

  式中: L-导轨长度(mm); I -运行行程长度(mm)

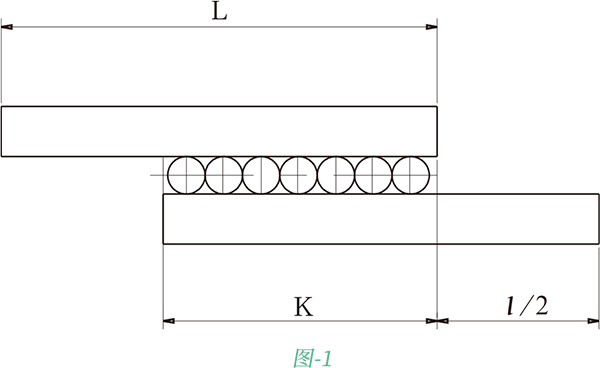

  ◆保持架长度: K≤L-1/2

  式中: K-保持架长度(mm) ;

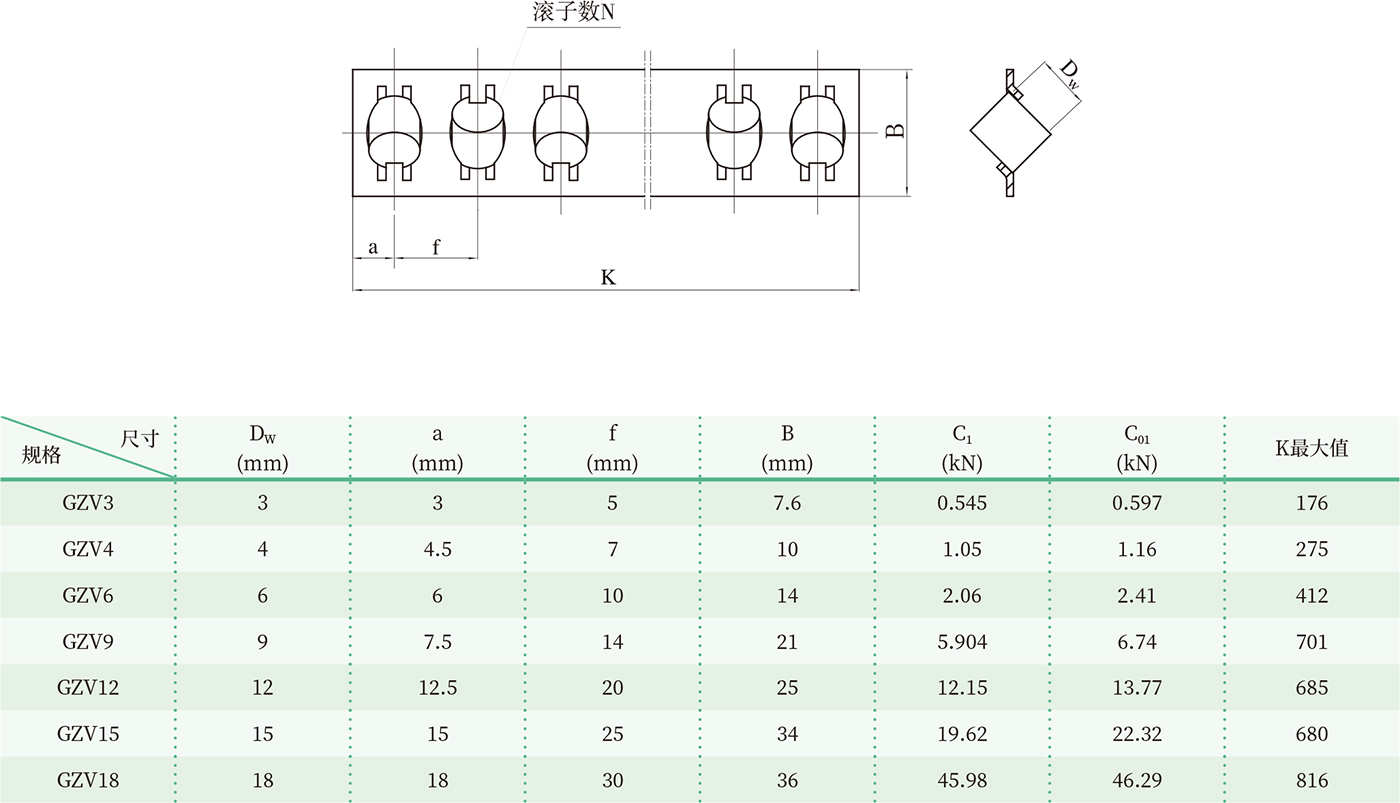

  ◆滚子数计算: N=(K-2a)/f+1

  式中:N-滚子数量(忽略小数) ; a-保持架端距; f-滚子间距

  ●载荷计算

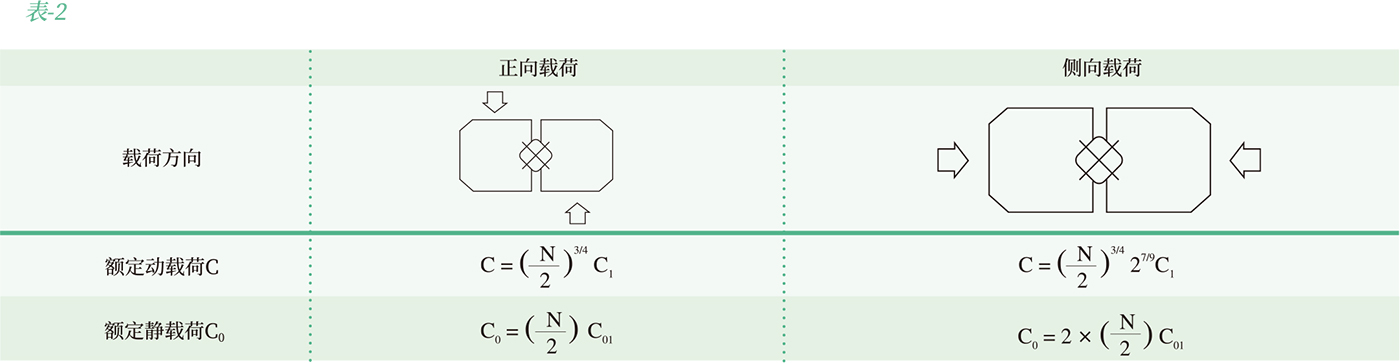

  表中: C-额定动载荷(N)  C0-额定静载荷(N)  C1- 每个滚子的额定动载荷(N)

  C01-每个滚子的额定静载荷(N)  N-滚子数  N/2-滚子数(忽略小数)

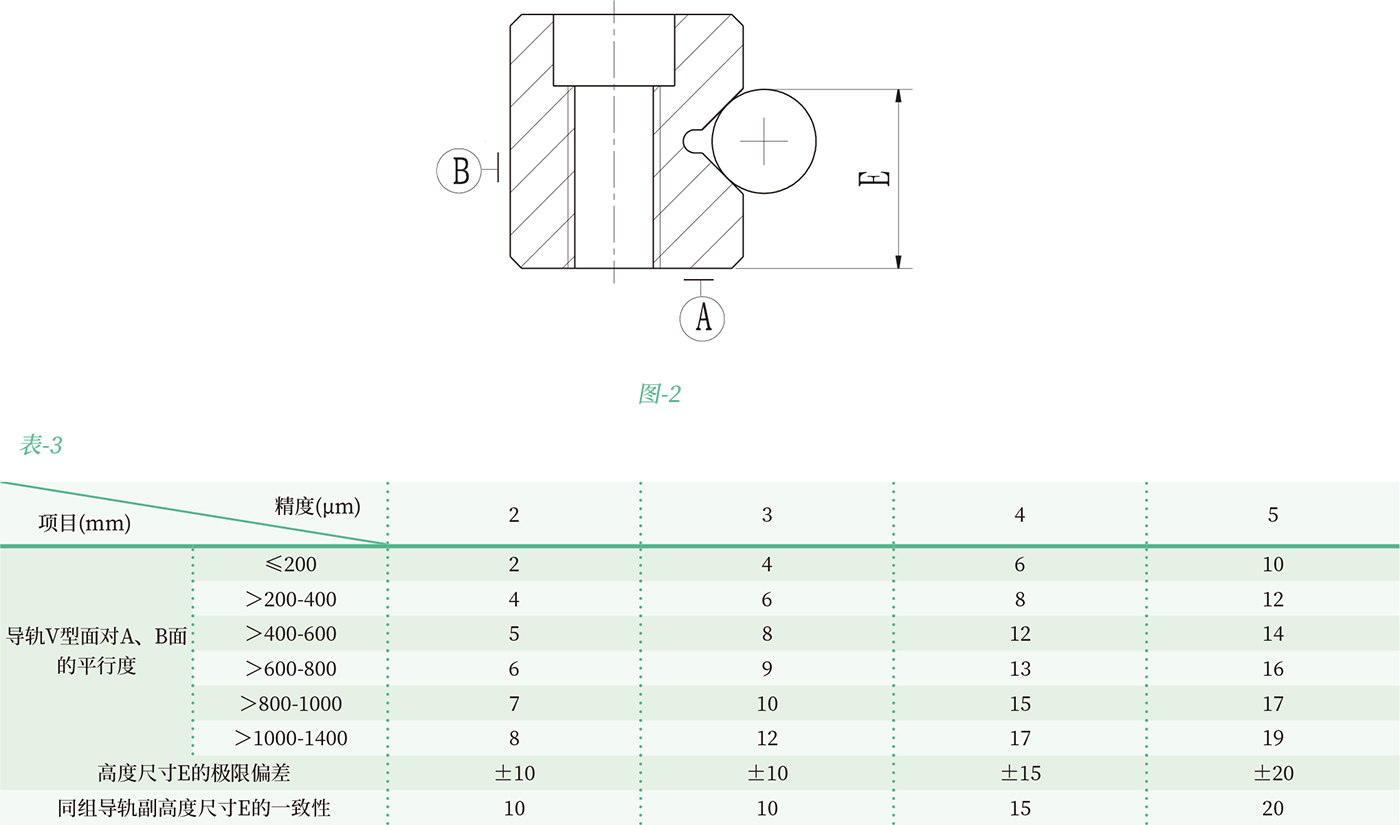

  四、精度的选择


  五、编号规则及尺寸系列

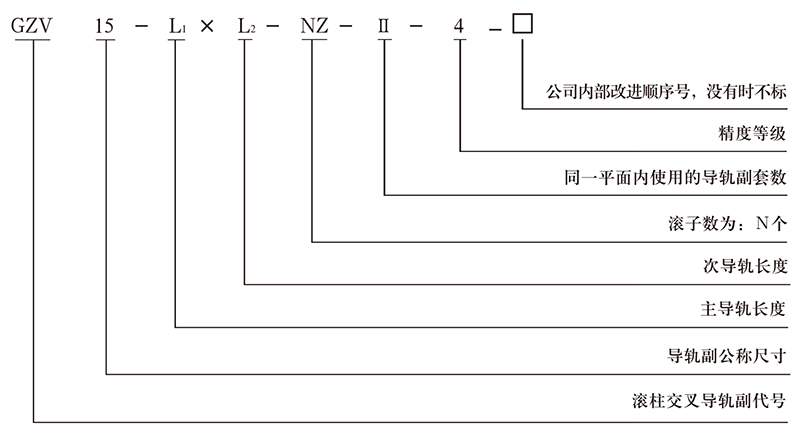

  ●滚柱交叉导轨副编号规则


  注:两根导轨组成-套导轨副,同一平面内使用的导轨副数量指的是同- -平面内有几套导轨副同时使用。如上式中II指同一平面内有两套导轨副,即4根导轨同时使用。

  ●尺寸系列

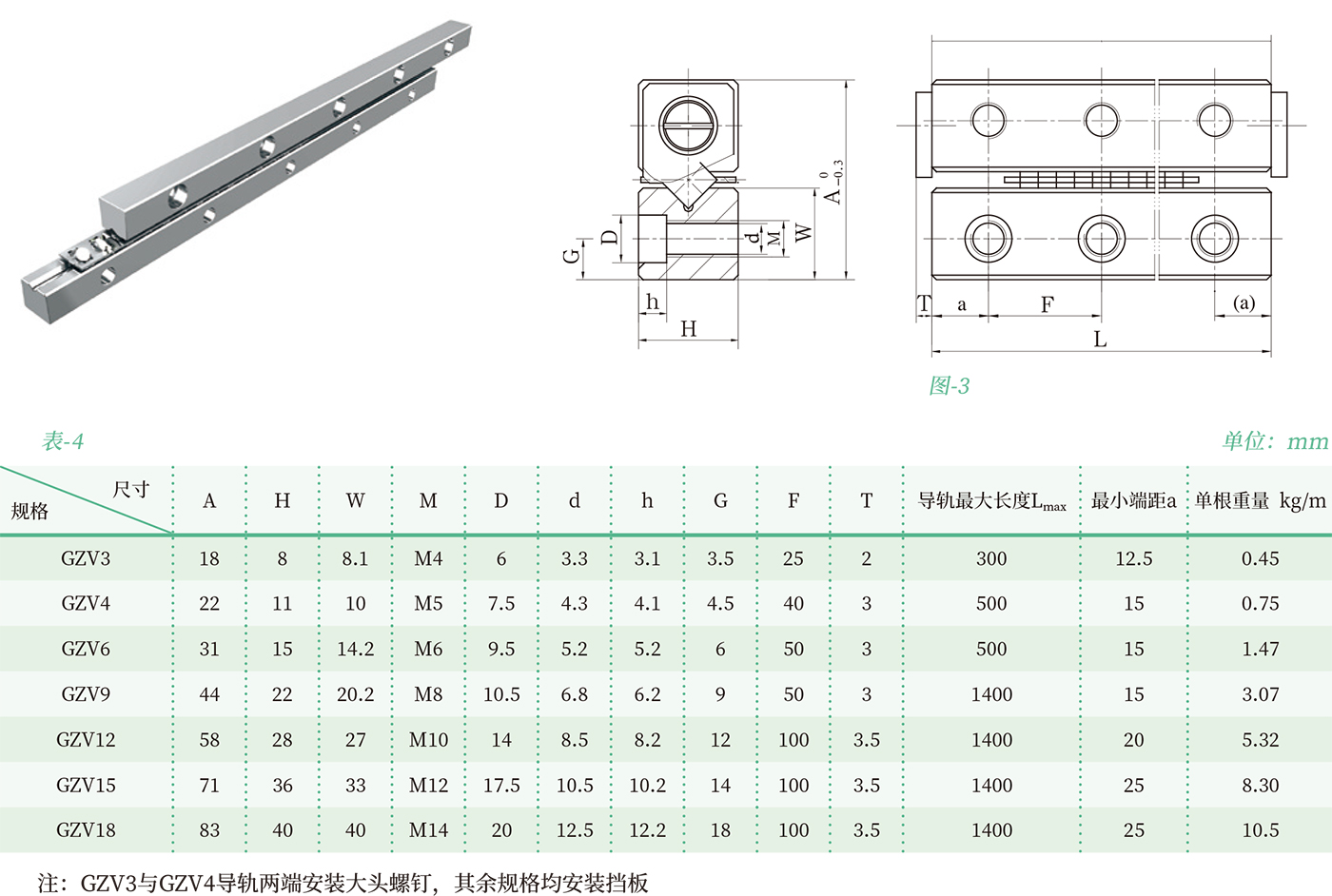

  ◆滚柱交叉导轨副基本尺寸



  六、使用注意事项

  ●配对安装面的精度

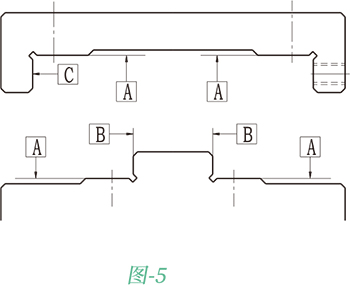

  滚柱交叉导轨副的配对安装面的结构分别如图5所示:


  配对安装面的精度直接影响滚柱交叉导轨副的运行精度和性能。如果要得到较高的运行精度,需相应提高配对安装面的精度。

  A面:其精度直接影响运行精度。

  B和C面:平面度:直接影响预载。

  垂直度:相对于A面的垂直度影响在预载方向上装配的刚度。

  因此,建议尽量提高安装面精度,其精度数值应近似于导轨平行度数值。

  ●预载方法

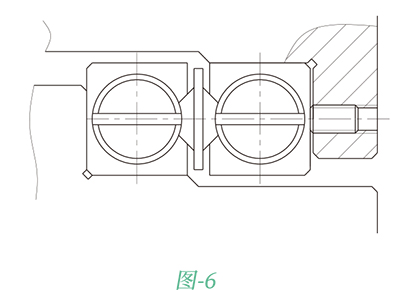

  如图-6所示,预加载荷通常用预载调节螺钉来调整。该螺钉的尺寸规格与导轨的安装螺钉相同。螺钉中心为导轨高度的-半。

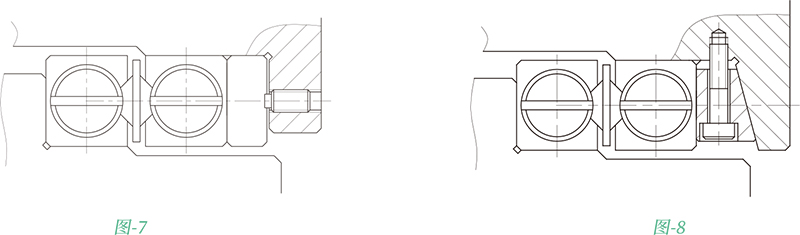

  预加载荷的数值根据机床与设备不同而不同。过预载将减少导轨副的寿命并损坏滚道,且在使用过程中,圆柱滚子很容易歪斜,产生自锁现象。因此,通常推荐无预载或较小的预载。如果精度和刚度要求高,则建议使用如图-7所示的装配平板或者如图8所示的楔形块加以预紧。


  ●滚柱交叉导轨副可在高温下运行,但建议使用温度不超过100°C。

  七、润滑

  润滑的主要目的是减小摩擦和磨损以防止过热,破坏其内部结构,影响导轨副的运动功能。当滚柱交叉导轨副的运行速度为高速时(V≥15m/min),推荐使用润滑油定期润滑或接油管强制润滑。低速时(V<15m/min) 推荐使用轴承专用润滑脂润滑,但不可使用含有大固体润滑颗粒(如石墨和二硫化钼)的普通黄油。
