行星丝杠副

行星丝杠副

产品简介:一、滚柱丝杠副与滚珠丝杠副的对比滚动丝杠的承载能力主要取决于滚动体之间接触面的曲率半径,接触点数目以及接触面硬度与光洁度。在相同接触表面硬度、光洁度与精度的条件下,滚柱丝杠比滚珠丝杠具有更多的接触点,滚柱接触面的包络圆曲率半径亦远大于滚珠丝···

产品详情

  一、滚柱丝杠副与滚珠丝杠副的对比

          滚动丝杠的承载能力主要取决于滚动体之间接触面的曲率半径,接触点数目以及接触面硬度与光洁度。

          在相同接触表面硬度、光洁度与精度的条件下,滚柱丝杠比滚珠丝杠具有更多的接触点,滚柱接触面的包络圆曲率半径亦远大于滚珠丝杠钢球的曲率半径,这就决定了滚柱丝杠比普通的滚珠丝杠具有更高的承载能力。


        滚柱丝杠滚动体数目、曲率半径与滚柱丝杠滚动体接触面包络圆对比示意图



          二、滚柱丝杠副的分类及应用

          滚柱丝杠副按结构的不同可分为行星滚柱丝杠副与循环滚柱丝杠副两种。二者在滚柱的运行方式上有着本质的不同:行星滚柱丝杠副的滚柱在做公转与自转时相对螺母无轴向移动,而循环滚柱丝杠副除了做公转与自转的运动以外,相对螺母有着轴向上的循环移动。


          结构_上的不同决定二者有着不同的应用领域,行星滚柱丝杠副主要应用于重载领域,而循环滚柱丝杠则偏向于精密装备。

          行星滚柱丝杠具有较高的承载能力以及高可靠性,主要应用于:

          ●注塑 ●压力机床 ●钢铁工业 ●军用装备 ●核工业

          循环滚柱丝杠由于螺旋导程小(1~2mm),因而具有很高的导程分辨率,再加上其高承载能力与较高的可靠性,主要应用于:

          ●精密仪器 ●精密磨床 ●医疗器械 ●航空航天

  三、行星滚柱丝杠副给定载荷作用下的接触分析

          以3020行星滚柱丝杠为例,分析其在给定轴向载荷作用下的接触应力。各接触诸元的网格单元为六面体单元,以此提高CAE接触分析的计算精度。分析流程如下图所示:





          经以上分析,可确定各接触诸元表面的接触应力的最大值,位于滚柱螺旋滚道表面。经查证相关文献,普通丝杠用GCr15材料在热处理后表面硬度达到HRC63时,其许用接触应力可达到4000MPa,以此推断3020型 号的滚柱丝杠额定静载荷可以满足要求。

  四、编号规则及含义


  五、行星滚柱丝杠副产品系列



          螺母法兰位于中心、无轴向预紧的行星滚柱丝杠副(GZR)产品系列:


          六、循环式滚柱丝杠副产品系列

          螺母法兰位于中心、无轴向预紧的循环式滚柱丝杠副(GZV) 产品系列:

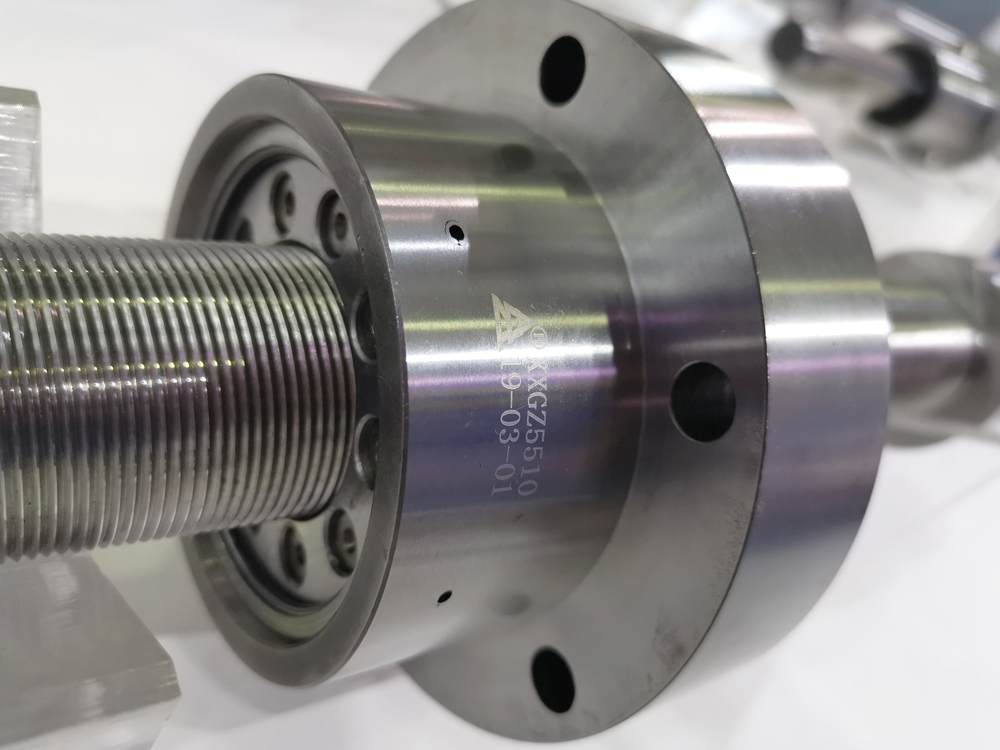

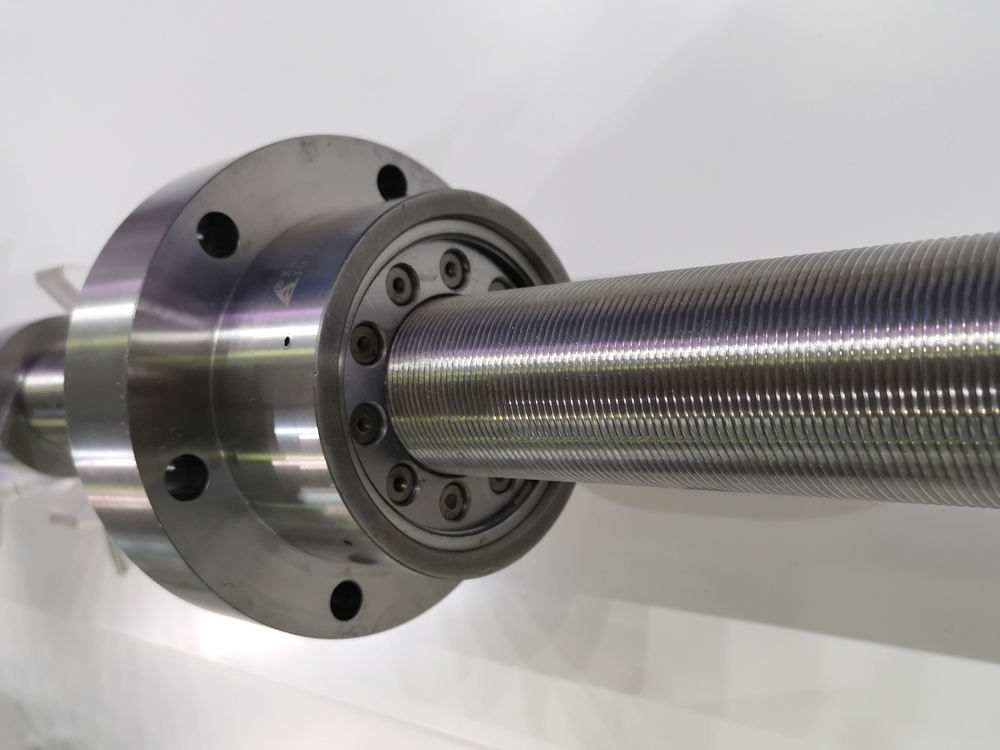

J_MgnvkaSNuaV0Pj3zXMig.jpg    行星丝杠副  行星丝杠副
